Mạch công suất class C là gì? Ưu nhược điểm đẩy Class C

• Ngày đăng: 2022-09-12 17:06:58
• Lượt xem: 1210
• • Chia sẻ

Mạch công suất C là gì? Có tốt không? Ưu nhược điểm của dòng đẩy class C như thế nào? Bài viết dưới đây sẽ giúp bạn trả lời những câu hỏi đó

Thông qua bài viết dưới đây, HDRADIO sẽ cùng bạn tìm hiểu về mạch công suất class C, nguyên lý hoạt động, những ưu nhược điểm của nó để các bạn có thể hiểu rõ hơn về mạch class C nhé!

1. Mạch công suất class C là gì?

Mạch công suất class C là bộ mạch khuếch đại trong đó phần tử hoạt động (Bóng bán dẫn) dẫn ít hơn một chu kỳ nửa của tín hiệu đầu vào.

Class C có mức bias rất lớn nên dòng output của nó mang giá trị 0 trong hơn nửa chu kỳ của tín hiệu input hình sin với sò công suất ở trạng thái ngắt điện. Phần hoạt động của sò công suất Amplifier Class C chỉ trong khoảng 90 độ.

Có thể nói, Class C là Một trong những loại Class có hiệu suất cao nhất, có thể đạt mức 80% tương đương Class B nhưng sai số cũng khá lớn. Bởi thế nên ít khi được sử dụng ở ampli dành cho âm thanh chuyên dụng xem phim – nghe nhạc mà chỉ ở các hệ thống radio.





2. Nguyên lý hoạt động của mạch class C

Trong hoạt động của  Amply class C, thành phần chính của tín hiệu đầu vào vắng mặt trong tín hiệu đầu ra, bởi vì bóng bán dẫn chỉ hoạt động khi biên độ tín hiệu đầu vào lớn hơn điện áp emitter cơ sở. Lúc này, cuộn cảm L1 và C1 tạo thành mạch bế giúp hỗ trợ khai thác từ đầu ra xung quanh của bóng bán dẫn. Bóng bán dẫn sẽ tạo ra một loạt các xung, đưa chúng chảy qua mạch cộng hưởng. Các giá trị của L1 và C1 được lựa chọn để mạch cộng hưởng dao động ở tần số tín hiệu đầu vào. Vì vậy, tần số của mạch bị giảm và tần số đầu ra sẽ đạt theo yêu cầu bởi những điều chỉnh phù hợp. Những tín hiệu không phù hợp sẽ được loại bỏ bằng bộ lọc bổ sung.

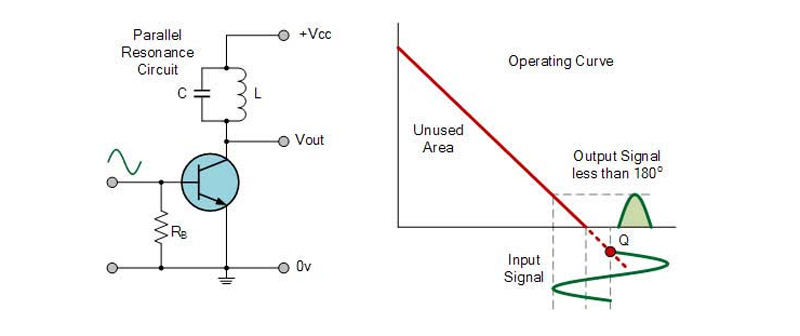

Sơ đồ mạch công suất class C

3. Ưu nhược điểm của mạch class C

Ưu điểm:

Bộ khuếch đại âm thanh class C có hiệu quả rất cao, là công cụ tuyệt vời đối với các ứng dụng RF, thường được sử dụng trong các thiết bị truyền sóng radio do đặc thù mạch LC của các thiết bị thu.

Do kích thước vật lý khiêm tốn và hoạt động đơn giản, giúp tiết kiệm điện năng tốt.

Nhược điểm:

Bộ khuếch đại âm thanh class C có độ tuyến tính thấp nhất và giảm dải rộng, có sai số khá lớn nên, bởi thế nên ít khi được sử dụng ở Amply dành cho âm thanh chuyên dụng xem phim - nghe nhạc mà chỉ ở các hệ thống radio.

Khi sử dụng trong RF, đó là sự lựa chọn tối ưu, xong nó cũng tạo rất nhiều xung nhiễu cho ứng dụng. Ngoài ra còn rất khó để có được cảm ứng cuộn cảm và biến áp khớp nối.





Trên đây là tổng hợp một số thông tin, kiến thức về mạch class C, chúng tôi hi vọng rằng các bạn có thể hiểu thêm về loại mạch này để có thể đưa ra được những lựa chọn, mua sắm hợp lý nhất. Đến ngay HDRADIO để được tư vấn, trải nghiệm trực tiếp nhiều sản phẩm uy tín, chất lượng.
